Kabelschakt och förläggning av el och fiber i Blentarp, Sjöbo

Projektet omfattade kabelschakt och förläggning av el och fiber på en villagata i Blentarp, Sjöbo, åt en samfällighet som behövde ny lågspänningsmatning och robust fiberanslutning till två fastigheter. Arbetet planerades och genomfördes under 2026 och avslutades med full driftsättning och dokumenterad kvalitet. Uppdraget inkluderade projektering, trafikanordningar, schakt, rörförläggning, återställning samt mätning och provning.

Så utförde vi arbetet

Vi påbörjade uppdraget med platsbesök och genomgång av sträckningen tillsammans med beställaren. Vi tog in utsättning av befintliga ledningar via Ledningskollen och verifierade lägen med handschakt på känsliga punkter. Vi upprättade TA‑plan för de berörda ytorna och satte ut tydlig avstängning och skyltning för gående och fordon. Riskbedömning, egenkontroller och miljöplan färdigställdes inför start, och granninformation delades ut i området. Vi valde en schaktlinje i gräsremsa intill körbana för att minimera påverkan på asfalt och infarter.

Markförhållandena bestod till största del av sandig morän med inslag av grus, vilket underlättade dränering och återfyllnad. Vi schaktade i etapper om cirka 30 till 40 meter för att hålla arbetsområdet kompakt. Schaktbredden låg runt 30 till 35 cm och djupet anpassades till gällande rekommendationer för el och fiber. Botten rensades och jämnades, varefter vi lade en bädd av 0–8 mm kabelsand för att skydda rören mot kanttryck och punktbelastning.

Schakt och förläggning

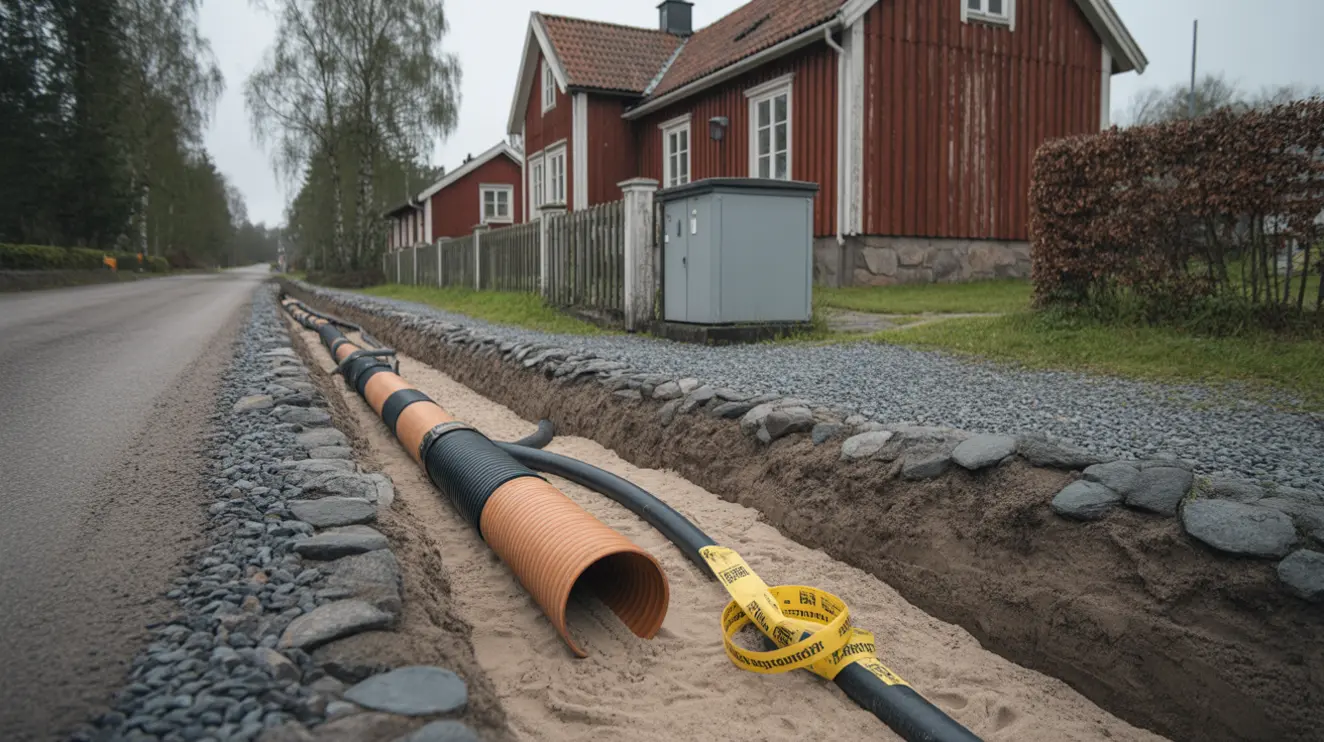

För elmatningen förlade vi rött kabelskyddsrör 50 mm med dragtråd och tätade muffar vid skarvar. För fiber installerade vi orange mikrorör 40 mm samt två 12/8 mikrodukter mot respektive fastighet för framtida flexibilitet. Vi höll sidoförskjutning och vertikalt avstånd mellan el och fiber enligt branschpraxis och använde extra sandlagertäckning mellan systemen. Vi monterade markeringsband och varningsnät, rött över elrör och orange över fiberrör, samt använde markeringsband med spårtråd för att underlätta framtida utsättning. Vid infarter och gångpassager lades skyddsplåt under arbetsdagen och återfyllning utfördes samma eftermiddag för att säkerställa säkra överfarter.

Anslutning skedde mot befintligt kabelskåp för el och mot områdets fiberskåp. Vi installerade en kompakt kabelbrunn i polyeten som dragpunkt mitt på sträckan för att förenkla fiberblåsning och eventuellt framtida underhåll. Samtliga genomföringar tätades och märktes. Vi genomförde rörprovning med tryck och dragning av draglina för att verifiera fri passage innan återfyllnad.

Återfyllnad, inmätning och driftsättning

Återfyllnad utfördes med siktad kabelsand upp till 10 cm över rörens krön och därefter med befintliga massor. Vi packade i skikt för att minimera sättningar. Gräsytor återställdes med matjord och färdig gräsfröblandning anpassad för vägslänt, och hårdgjorda ytor återställdes med bärlager och rätt stenfraktion. Slutstädning utfördes löpande och området lämnades i prydligt skick. Samtliga nya rör och brunnar inmättes med GNSS och dokumenterades i relationsunderlag med koordinater, nivåer och foton.

Fiberblåsning av 12‑fibers mikrokabel utfördes från nod till respektive fastighet. Skarvning gjordes i kapsling med svetsade skarvar och skyddshylsor. Vi genomförde OTDR‑mätning och dämpningsmätning och resultaten låg inom operatörens krav. För el genomfördes isolationsprovning, kontinuitetsmätning och funktionsprov innan inkoppling. Märkning sattes på rör, brunnar och i ändpunkter, och driftsättningen planerades i samråd med nätägaren för att undvika avbrott för närliggande abonnenter.

Resultat och leverans

Projektet färdigställdes enligt tidplan. Två fastigheter fick stabil lågspänningsmatning och framtidssäker fiberanslutning. Sträckan lämnades återställd och dokumenterad och beställaren tog emot relationshandlingar, fotoprotokoll och mätprotokoll. Boendemiljön påverkades minimalt tack vare etappvis produktion, tydlig skyltning och snabb återställning av infarter. Leveransen uppfyllde de tekniska kraven och skapade en driftsäker infrastruktur för både el och kommunikation.
